Kurzreferenz
Dieses Programm ist zur Ermittlung
der plastischen Grenzschnittgrößen von Verbundquerschnitten
oder auch Querschnitten, welche aus einem Baustoff bestehen, entwickelt
wurden. Der Gesamtquerschnitt muß aus Eingabegründen in rechteckige
Teilquerschnitte zerlegt werden. Diese sind dann von oben nach unten stückweise
einzugeben. Generell können alle Baustoffe miteinander kombiniert
werden. Baustoffe, die keine Zugbeanspruchungen aufnehmen können,
sind als solche definierbar. Zur Kontrolle der Eingaben dient das
Kontrollfenster und die Zeichenfläche, in denen die eingegebenen Werte
überprüft werden können. In der Zeichenfläche werden
Teilquerschnitte, welche aus Baustoffen bestehen die keiner Zugbeanspruchung
standhalten, blau dargestellt und alle anderen rot. Nach der Berechnung
werden die Grenztragfähigkeitswerte Nplrd und Mplrd, sowie das Kräftepaar
Druck und Zug infolge Biegung, als auch der Abstand zpl der Spannungsnullinie
geordnet ausgegeben und zur Orientierung die Spannungsnullinie in die Zeichenfläche
eingezeichnet. Mit den Werten des Kräftepaares Druck und Zug besteht
eine einfache Kontrollmöglichkeit der Gleichgewichtsbedingung SH=0.
Der Benutzer ist mit diesem Programm in der Lage, schnell die gewünschte
Querschnittsform hinsichtlich der Grenztragfähigkeiten zu berechnen
und sich einen Überblick über die Eigenschaften des definierten
Querschnittes zu verschaffen.
Anwendungsbereich
Das Programm erfaßt
maximal 50 Teilquerschnitte. Der Gesamtquerschnitt muß in Rechtecke
zerlegbar sein. Jedes Rechteck ist dann ein Teilquerschnitt und bildet
mit seiner Höhe eine Schicht des Gesamtquerschnittes. Pro Schicht
kann nur ein Baustoff definiert werden. Gibt man für die Teilquerschnittsbreite
Null ein, so entspricht dies einer Luftschicht (baustoffreier Raum
- z.B. Zwischenraum infolge Trapezblech). Möchte man Trägerabschnitte
mit negativem Moment berechnen, so ist der Querschnitt um 180° gedreht
einzugeben.
Berechnungsgrundlagen
Folgende Bedingungen liegen
den Berechnungen dieses Programmes zu Grunde: Voll durchplastizierte Querschnitte,
d.h. die Spannungsgröße ist im gesamten Druck- bzw. Zugbereich
konstant. Die Basis der Berechnung stellen die Gleichgewichtsbedingungen
SH=0
und
SM=0,
SV=0
dar, diese werden als erfüllt vorausgesetzt. Jeder Teilquerschnitt
besitzt eine horizontal gerichtete Teildruck/Zugkraft, welche nach folgender
Relation :
berechnet wird.
Die Summe aller Teilquerschnittskräfte
ist Nplrd. Die Momententragfähigkeit wird aus der Summe aller Teilquerschnittskräfte,
multipliziert mit ihren Hebelarmen zum Spannungsnullpunkt, gebildet. Sollte
ein Baustoff eines Teilquerschnittes keine Zugspannungen aufnehmen können,
so wird dieser entweder ganz gestrichen. Es wird nur der Teil des Teilquerschnittes,
nämlich der in dem Druckspannungen herrschen, zur Momententragfähigkeitsberechnung
angesetzt. Die Ermittlung der Spannungsnullinie basiert auf der Überlegung:
Zugkraft = Druckkraft (SH=0)
dies bedeutet, daß die Zugkraft und die Druckkraft gleich Nplrd/2
sind. Sollte sich nun aber die Spannungsnullinie in einem unter Zugspannungen
aufreißenden Teilquerschnitt befinden, so wird Nplrd bezüglich
der Grenzmomentenberechnung um den Betrag des infolge Aufreißen entstehenden
Kraftanteiles abgemindert. Da das auf diese Weise neu entstehende Nplrd/2
geringer ist als das alte Nplrd/2 und sich die vorher berechnete Rißtiefe
auf das alte Nplrd/2 bezieht muß der Berechnungsvorgang wiederholt
werden. Dies geschieht in diesem Programm bis maximal 50 Durchläufe.
Vergleicht man die Ergebnisse Druckkraft und Zugkraft anschließend
miteinander, kann der übrigbleibende Differenzbetrag festgestellt
und die Genauigkeit der Berechnung abgeschätzt werden.
Erklärung der Komponenten
Menü: |
Neu |
Durch
das Anklicken von "Neu" werden alle benutzten Variablen Null gesetzt und
das Applet neu gezeichnet.
z |
Berechne |
Durch
das Anklicken von "Berechne" wird die Berechnung der Querschnittskennwerte
ausgeführt.
z |
Hilfe |
Durch
das Anklicken von "Hilfe" startet der Browser ein neues Fenster. Ist der
Benutzer online, wird hier diese Dokumentation angezeigt, im offline-Modus
kann keine Dokumentation angezeigt werden. Wird ein Appletviewer benutzt,
so ignoriert dieser das Anklicken. Wenn dennoch mit der Dokumentation gearbeitet
werden soll, muß das Applet in einem JAVA - fähigen Browser
geladen und eine Internetverbindung hergestellt werden.
z |
|
Eingabe der
zzQuerschnitts-
zzwerte |
Breite |
Geben Sie hier die Breite
des Teilquerschnittrechteckes ein!
Hinweis! Wird die Breite
mit Null definiert, so entsteht ein baustoffreier Zwischenraum, welcher
die Höhe h hat.
z |
Höhe |
Geben Sie hier die Höhe
des Teilquerschnittrechteckes ein!
z |
Streckgrenze |
Geben Sie hier die Streckgrenze
(fyk; fck; fcok usw.) des zu definierenden Baustoffes ein!
Beispiel: Stahl (S 235 nach
EC 3) = 23.5 kN/cm^2
zzzzzzz
Beton (C 25/30 nach EC 2) = 2.5 kN/cm^2
zzzzzzz
Holz (S 7/MS 7 nach EC 2) = 1.7 kN/cm^2
z |
Sicherheit |
Geben Sie hier den Sicherheitsbeiwert
nach EC 4 ein! Soll die Berechnung nicht nach EC 4 durchgeführt werden,
so muß dennoch ein Sicherheitsbeiwert definiert werden - dann i.a.
1.0; je nach eigenem ermessen.
Beispiel: Stahl (nach EC
4) ga =
1.10
zzzzzzz
Beton
(nach EC 4) gc
= 1.50
z |
pl - Faktor |
Geben Sie hier den Plastizierungsbeiwert
nach EC 4 ein!
Hinweis: Nach EC 4 müssen
die Bemessungswerte der zulässigen Spannungen in der Berechnung berücksichtigt
werden. Soll nicht nach EC 4 berechnet werden, so ist der pl - Faktor 1.00
.
Beispiel: Stahl = 1.00
zzzzzzz
Beton
= 0.85
z |
Keine Zugtrag-
zzfähigkeit |
Deaktivieren Sie die Checkbox,
wenn der Baustoff unter Zugbeanspruchung reißen würde!
Beispiel: Beton
z |
|
Eingabe
zzbestätigen |
Durch
drücken dieses Buttons werden die Eingabewerte aufgenommen und im
Kontrollfenster angezeigt. Das Editieren einzelner Werte ist nicht möglich,
man muß in diesem Fall im Menü auf "Neu" drücken.
z |
Kontrolle |
Teilquerschnitts-
zzwerte |
Zur
Überprüfung der eingegebenen Werte kann man in diesem Kontrollfenster
nachschauen.
z |
Hilfe (offline) |
Drückt
man im Menü auf "Hilfe" erscheint in diesem Kontrollfenster eine kurze
Offline-Hilfe.
z |
|
Zeichenfläche |
In
diesem Bereich wird eine Skizze erstellt - sie dient der Orientierung.
z |
Querschnitts-
zzwerte |
Nplrd |
Maximale
plastische Druckkraft des Gesamtquerschnittes
z |
Mplrd |
Maximales plastisches Biegemoment
(gerissen oder ungerissen)
z |
zpl |
Abstand der Spannungsnullinie,
gemessen vom oberen Rand des Gesamtquerschnittes
z |
Druckkraft |
Druckkraftteil
des Momentenkräftepaares - Kontrollfunktion
z |
Zugkraft |
Druckkraftteil des Momentenkräftepaares
- Kontrollfunktion
z |
|
Einheiten |
Es sollte darauf geachtet
werden, daß bei der Wahl der Einheiten gut Umrechenbare benutzt werden,
da das Programm ohne Einheiten rechnet. Die Sicherheit und der pl-Faktor
haben keine Einheit.
Beispiel: B,H: [cm], fyk:
[kN/cm^2] usw. == Nplrd: [kN] ,Mplrd [kNcm] und Zpl: [cm] usw.
|
Beispiele
z
z

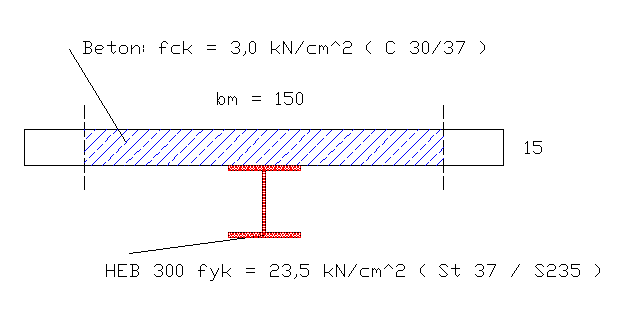

1. Verbundträger unter
positivem Moment
z
Skizze
z
Eingabewerte:
z
****Teilquerschnitt1: ****
Breite = 150.0
Höhe = 15.0
Streckgrenze = 3.0
Sicherheitsfaktor = 1.5
Plastischer Faktor = 0.85
Zugtragfähigkeit: nein
****Teilquerschnitt2: ****
Breite = 30.0
Höhe = 1.9
Streckgrenze = 23.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja
|
****Teilquerschnitt3: ****
Breite = 1.1
Höhe = 26.2
Streckgrenze = 23.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja
****Teilquerschnitt4: ****
Breite = 30.0
Höhe = 1.9
Streckgrenze = 23.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja |
z
z
Darstellung und Ergebnis
z
|
z
z

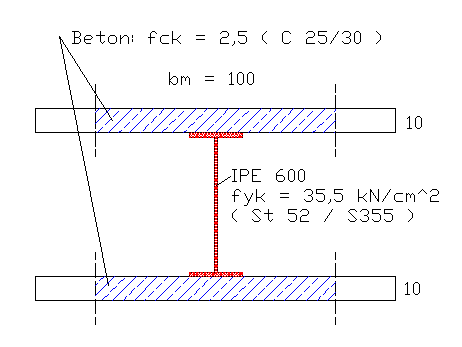

2. Verbundträger unter
positivem Moment, allerdings soll der untere Betonquerschnitt reißen
z
Skizze
z
z
Eingabewerte
****Teilquerschnitt1: ****
Breite = 100.0
Höhe = 10.0
Streckgrenze = 2.5
Sicherheitsfaktor = 1.5
Plastischer Faktor = 0.85
Zugtragfähigkeit: nein
****Teilquerschnitt2: ****
Breite = 22.0
Höhe = 1.9
Streckgrenze = 35.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja
****Teilquerschnitt3: ****
Breite = 1.2
Höhe = 56.2
Streckgrenze = 35.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja
|
****Teilquerschnitt4: ****
Breite = 22.0
Höhe = 1.9
Streckgrenze = 35.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja
****Teilquerschnitt5: ****
Breite = 100.0
Höhe = 10.0
Streckgrenze = 2.5
Sicherheitsfaktor = 1.5
Plastischer Faktor = 0.85
Zugtragfähigkeit: nein |
Darstellung und Ergebnis
z
|
z
z

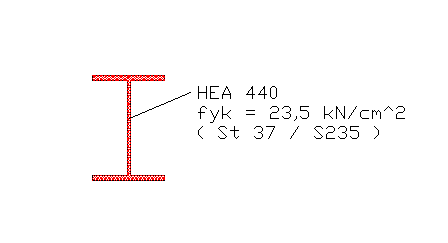

3. Stahlträger
z
Skizze
Eingabewerte
z
****Teilquerschnitt1: ****
Breite = 30.0
Höhe = 2.1
Streckgrenze = 23.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja
****Teilquerschnitt2: ****
Breite = 1.15
Höhe = 39.8
Streckgrenze = 23.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja
|
****Teilquerschnitt3: ****
Breite = 30.0
Höhe = 2.1
Streckgrenze = 23.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja |
Darstellung und Ergebnisse
z
|
z
z

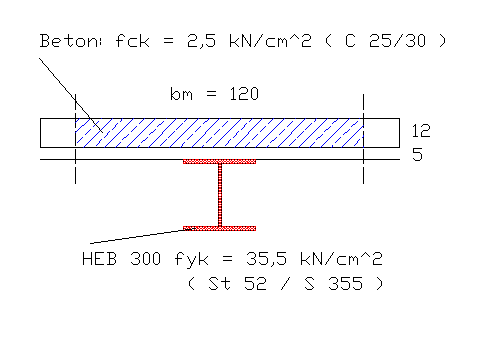

1. Verbundträger unter
negativem Moment
z
Skizze
Eingabewerte
z
****Teilquerschnitt1: ****
Breite = 30.0
Höhe = 1.9
Streckgrenze = 35.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja
****Teilquerschnitt2: ****
Breite = 1.1
Höhe = 26.2
Streckgrenze = 35.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja
****Teilquerschnitt3: ****
Breite = 30.0
Höhe = 1.9
Streckgrenze = 35.5
Sicherheitsfaktor = 1.1
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja
|
****Teilquerschnitt4: ****
Breite = 0.0
Höhe = 5.0
Streckgrenze = 1.0
Sicherheitsfaktor = 1.0
Plastischer Faktor = 1.0
Zugtragfähigkeit: ja
****Teilquerschnitt5: ****
Breite = 120.0
Höhe = 12.0
Streckgrenze = 2.5
Sicherheitsfaktor = 1.5
Plastischer Faktor = 0.85
Zugtragfähigkeit: nein |
Darstellung und Ergebnisse
