Kurzreferenz
Dieses Programm ist entwickelt
wurden, um die Hauptnormalspannungen und deren Richtung a
des einachsigen und zweiachsigen Spannungszustandes schnell und übersichtlich
am Balken darzustellen. Bei den Darstellungsformen handelt es sich um das
"Doppelte Richtungsfeld" oder ein "Farbspektrum" sowie ein ausgeschnittenes
Balkenelement oder der "Mohrsche Spannungskreis". Der Benutzer kann die
gewünschten Darstellungen völlig frei wählen sowie die Balkenabmessungen
Länge und Höhe seinen Bedürfnissen anpassen. Ferner kann
auf die Randbedingungen: Normalkraft und Lastposition, Einfluß genommen
werden.
Anwendungsbereich
Die Darstellungen beschränken
sich auf einen Balken ( l > 4 * h ), welches durch eine Biegebeanspruchung
und wahlweise mit oder ohne einer Normalbeanspruchung belastet wird. Die
Krafteinleitungsbereiche werden unter Annahme eines linear verlaufenden
Lastverteilungswinkels berücksichtigt. Der Balkenquerschnitt ist quadratisch.
Sämtliche Darstellungen beziehen sich auf die mittlere senkrechte
Schnittebene des Balkens.
Berechnungsgrundlagen
Folgende Bedingungen liegen
den Spannungsberechnungen dieses Programmes zu Grunde: Das Hookesche Gesetz
(Proportionalität Spannung - Dehnung), die Naviersche Hypothese (Proportionalität
Biegespannung - Schwerpunktsabstand), die Bernoulli-Hypothese (Ebenbleiben
der Querschnitte), die Homogenität des Baustoffes. Aus statischer
Sicht werden geringe Durchbiegungen und eine Einleitung der Kräfte
senkrecht zur Stabachse bzw. in Stabachse vorausgesetzt.
Die Berechnung der Biegenormalspannungen,
der Normalspannungen infolge Längskraft und der Schubspannungen folgt
den Relationen der Festigkeitslehre. Die Berechnung der in den Krafteinleitungsbereichen
entstehenden Druckkräfte sz folgt einer Funktion des Lastverteilungswinkels
und der Annahme, daß sz an der Lasteinleitung gegenüberliegenden
Seite sowie an den Lastverteilungswinkelgrenzen gleich Null ist. Dies entspricht
der Vorstellung, daß mit zunehmender Tiefe (z) die Spannung geringer
wird, bis sie an der Gegenseite und, in horizontaler Betrachtung, an den
grenzen der Lastverteilung gleich Null ist. Da der Störeinfluß
außerhalb dieser Bereiche abgeklungen sein soll.
Erklärung der Komponenten
Menü: |
Neu |
Durch
das Anklicken von "Neu" werden alle benutzten Variablen Null gesetzt und
das Applet neu gezeichnet.
z |
Hilfe |
Durch
das Anklicken von "Hilfe" startet der Browser ein neues Fenster. Ist der
Benutzer online, wird dort diese Dokumentation angezeigt, im offline-Modus
kann keine Dokumentation angezeigt werden. Wird ein Appletviewer benutzt,
so ignoriert dieser das Anklicken. Wenn dennoch mit der Dokumentation gearbeitet
werden soll, muß das Applet in einem JAVA - fähigen Browser
geladen und eine Internetverbindung hergestellt werden.
z |
|
Randbedingungen |
Nx |
Ist
Nx angeklickt, wird eine Normalkraft infolge Px mit in die Berechnung einbezogen.
Die Schnittgrößen Qz und My werden immer berücksichtigt.
z |
einachsig |
Berechnet
den einachsigen Spannungszustand.
z |
zweiachsig |
Berechnet
den zweiachsigen Spannungszustand.
z |
|
Geometrie |
Längenverhältnis |
Hier
kann man das Verhältnis zwischen Höhe und Länge des Balkens
verändern.
z |
Lastverteilungs-
zzwinkel |
Hier
kann man den Lastverteilungswinkel ändern.
( z.B. Stahlbeton: a
= 45°/30°)
z |
|
Darstellungsform |
Doppeltes
zzRichtungsfeld |
Stellt
im Raster angeordnete und je nach der Größe des Verdrehungswinkels
a verdrehte Fadenkreuze. Dabei ist immer ein Faden rot und einer blau,
damit die Anordnung der Hauptdruckspannung bzw. Hauptzugspannung dargestellt
werden kann (rot = Zug; blau = Druck).
z |
Farbspektrum |
sigma,x |
Zeichnet ein Spannungsspektrum
infolge Biegespannung sx
z |
sigma,z |
Zeichnet ein Spannungsspektrum
infolge Druckspannung sz
z |
tau,xz |
Zeichnet ein Spannungsspektrum
infolge Schubspannung txz
z |
alpha |
Zeichnet ein Verdrehungswinkelspektrum
infolge der berechneten Hauptspannungen.
z |
|
|
Statisches
zzSystem |
Das
statische System ist ein beidseitig gelenkig gelagerter Einfeldträger
mit einer mittig vertikal angreifenden Einzellast und wahlweise mit einer
in Trägerlängsachse flächig gleichverteilt angreifenden
Normalkraft.
z |
Schnittgrößen |
Zur
Berechnung der Beanspruchungen werden die Schnittgrößen My,
Qz und Nx herangezogen.
z |
Element-
zzdarstellung |
Balkenelement |
Das
Balkenelement stellt einen aus dem Balken herausgeschnitten gedachten differentiell
kleinen Quader dar. Da es sich um ebene Spannungsprobleme handelt, ist
nur ein als Quadrat sichtbar. Bei der Darstellung werden die Hauptnormalspannungen
angezeigt sowie ihre verhältnismäßige Größe.
z |
Spannungskreis |
Der
Spannungskreis, stellt den nach Mohr entworfenen Spannungskreis dar. Man
kann mit Hilfe der hier gezeigten Darstellung qualitative Vergleiche anstellen.
(siehe Mohrscher Spannungskreis in einschlägiger Literatur)
z |
|
Beispiel

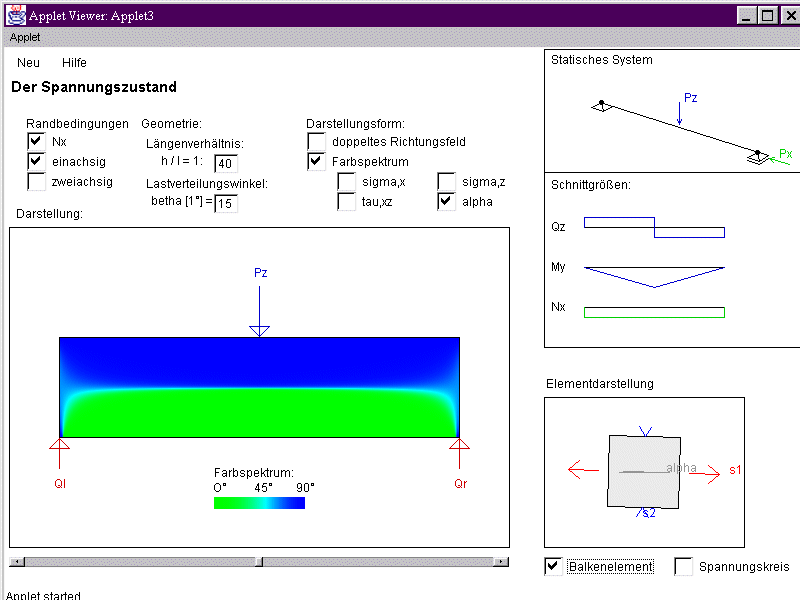

Einachsiger Spannungszustand; h/l=1/40; Darstellung: alpha + Balkenelement

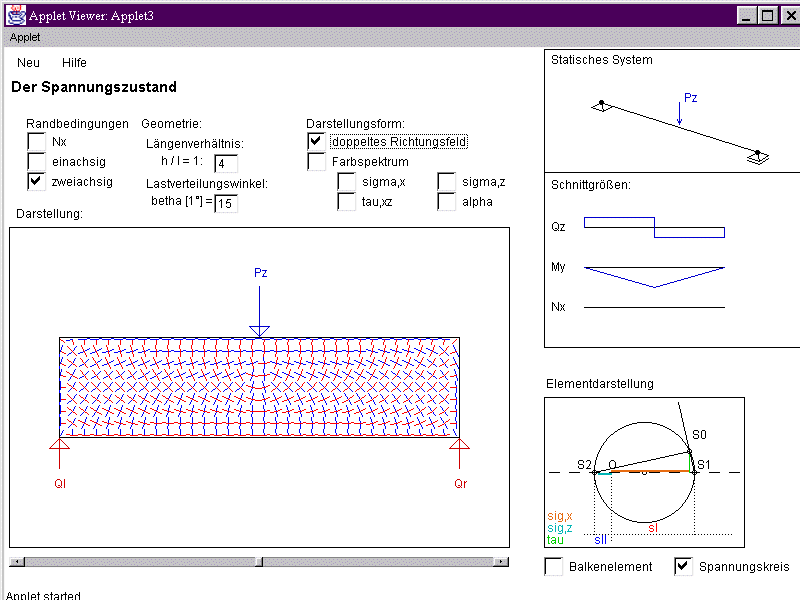

Zweiachsiger Spannungszustand; h/l=1/4; ohne Nx; Darstellung: Doppeltes
Richtungsfeld + Mohrscher Spannungskreis
|
